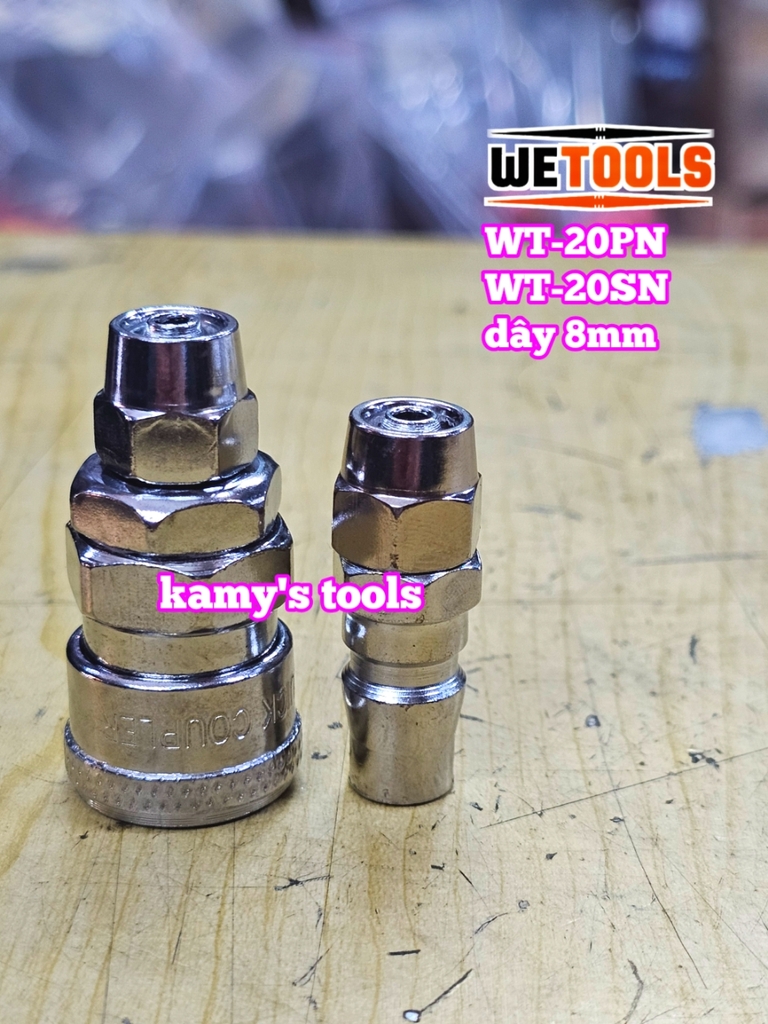

Bộ nối nhanh hơi khí nén dùng cho dây hơi 8mm 20SN 20PN Wetools WT-20PN WT-20SN

Bộ nối nhanh hơi khí nén dùng cho dây hơi 8mm 20SN 20PN Wetools WT-20PN WT-20SN

Thông tin chung:

• Thương hiệu: Wetools
• Xuất xứ: Trung Quốc
• Mã sản phẩm: WT-20PN (Đầu đực) và WT-20SN (Đầu cái)
• Quy cách dây tương thích: Dây hơi đường kính 8mm (thường là dây PU 8x5mm)

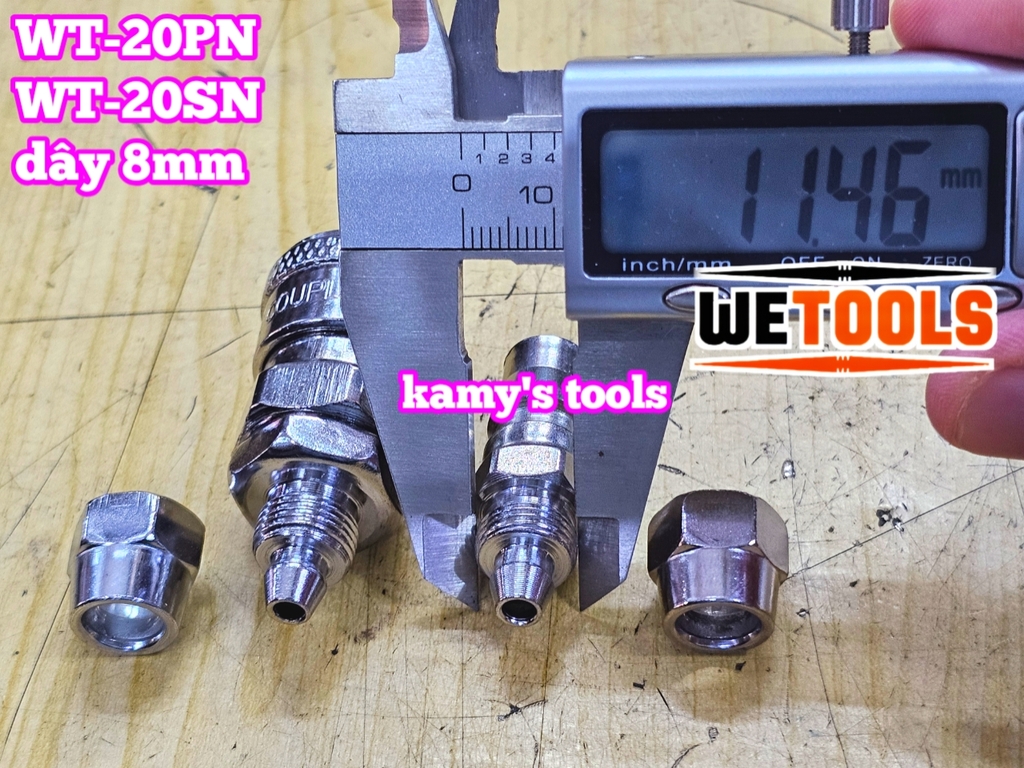

• Đường kính ren ngoài của chuôi cắm: 11.46mm

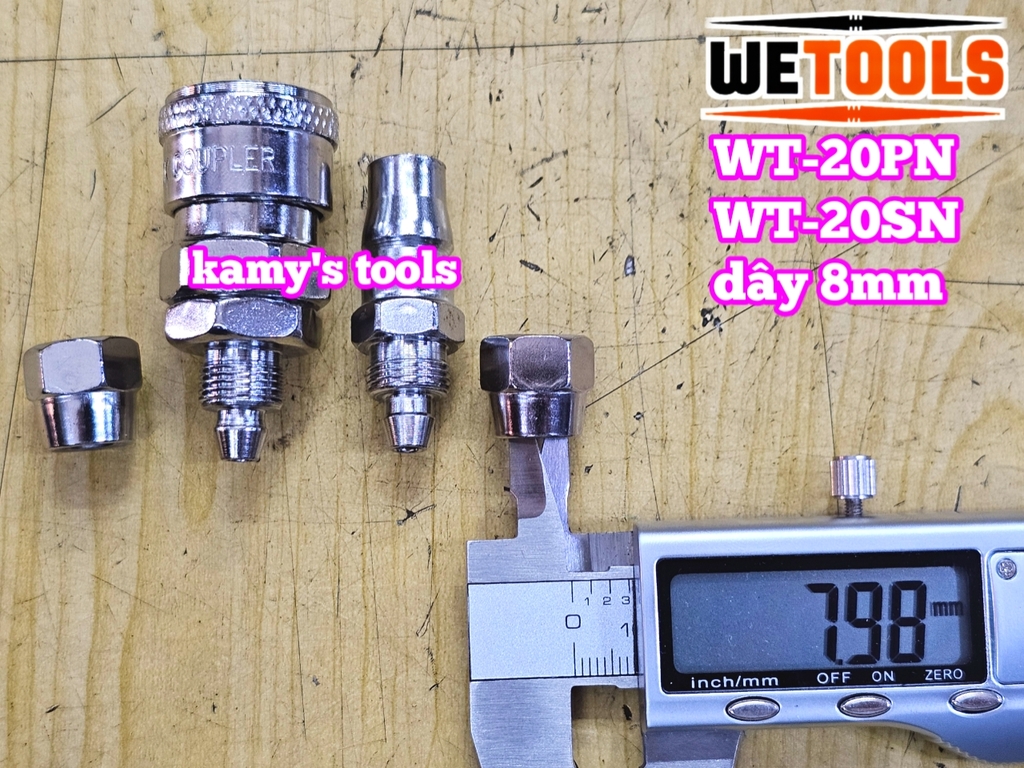

• Đường kính lỗ lồng dây của nắp chụp: 7.98mm - Thông số này lý tưởng để ôm khít mặt ngoài của vỏ dây hơi 8mm.

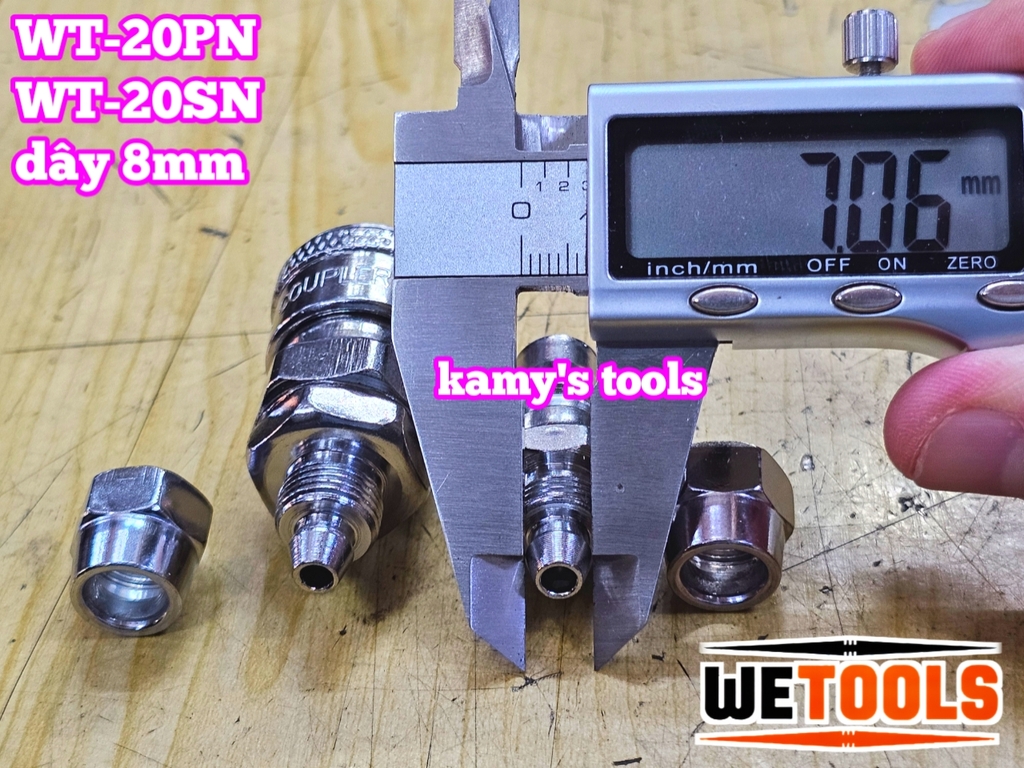

• Đường kính lỗ thoát khí trung tâm (lõi dẫn khí): 7.06mm, đảm bảo lưu lượng khí nén đi qua ổn định mà không bị thắt cổ chai.

1. Chất liệu và Độ hoàn thiện

• Toàn bộ chi tiết được chế tạo từ hợp kim thép, bề mặt được mạ chrome sáng bóng. Lớp mạ này giúp tăng độ bền bỉ, chống gỉ sét và chịu được áp lực khí nén cao trong môi trường xưởng cơ khí, công nghiệp.
• Các rãnh lục giác trên thân cút nối được gia công vát mép chuẩn xác, giúp người dùng dễ dàng sử dụng cờ lê để thao tác siết lực.

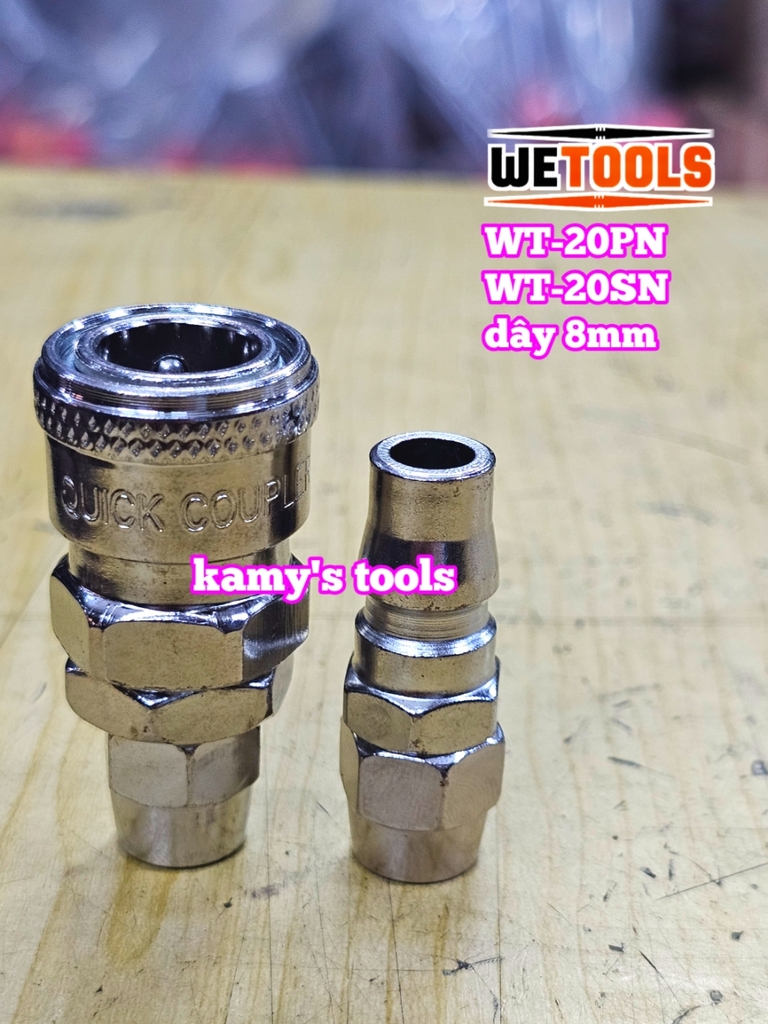

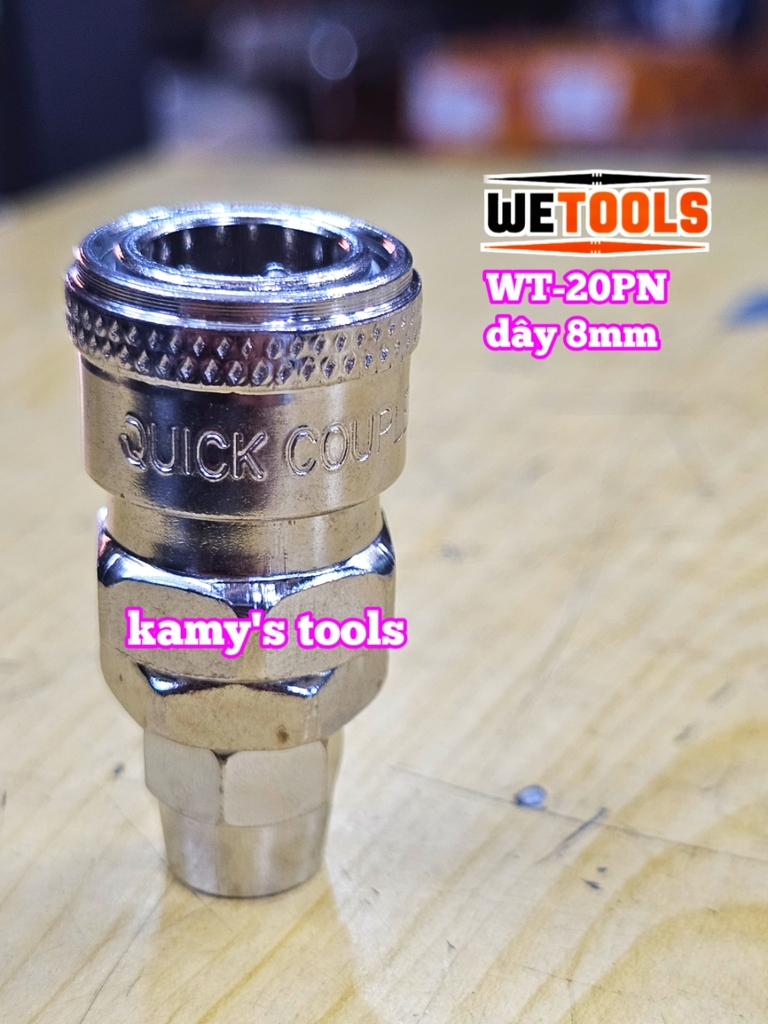

2. Phân tích cấu tạo đầu cái (WT-20SN)

• Thiết kế vỏ: Phần vòng lồng để đóng/mở ngàm được phay rãnh nhám hình quả trám. Cải tiến này giúp tăng cường độ bám, chống trượt cực kỳ hiệu quả khi kỹ thuật viên thao tác tháo lắp mà tay đang dính dầu mỡ hoặc đeo găng tay.

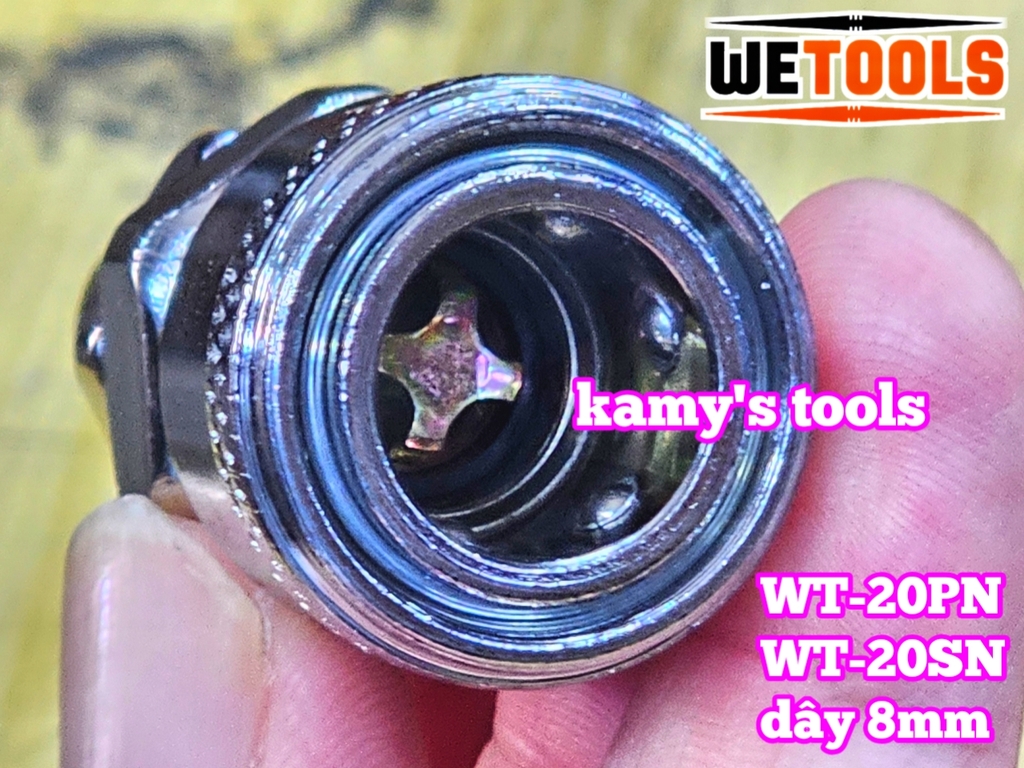

• Cơ cấu khóa & Van: Nhìn vào bên trong họng kết nối, cút nối sử dụng cơ cấu bi thép để khóa ngàm giữ đầu đực. Đặc biệt, lõi van trung tâm được thiết kế dạng hình chữ thập kết hợp với gioăng cao su, đảm bảo tính đóng cắt khí dứt khoát và chống rò rỉ tối đa khi ngắt kết nối.

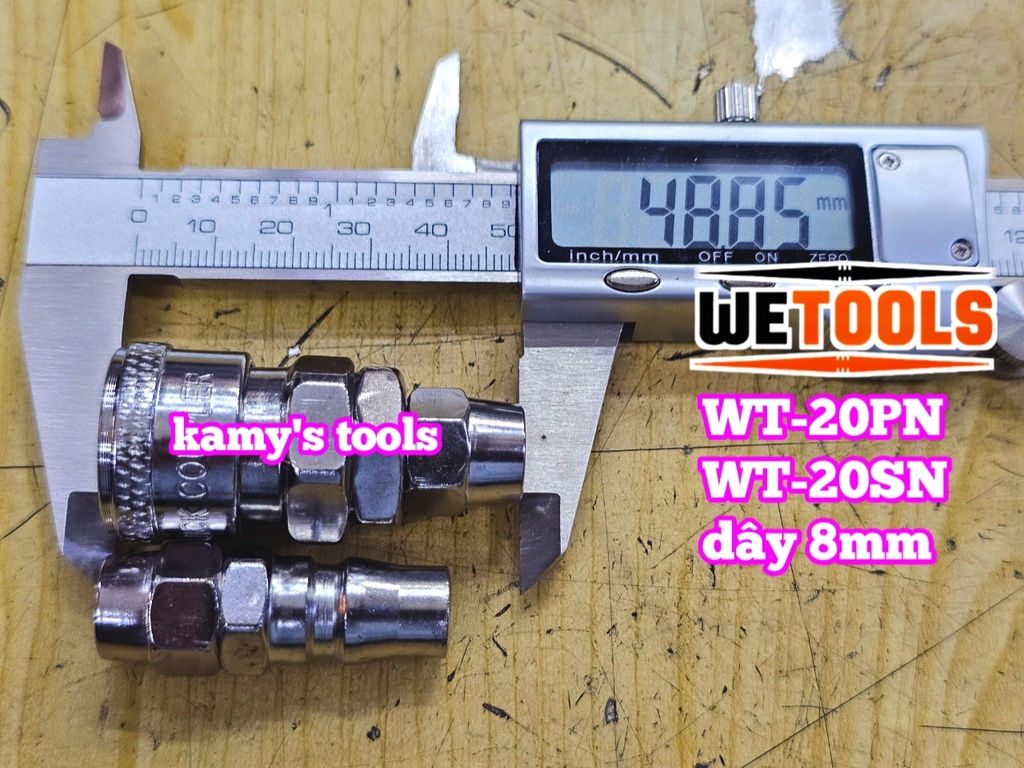

• Kích thước tổng thể: Chiều dài toàn bộ của đầu cái WT-20SN khi chưa cắm dây đo được là 48.85mm.

3. Phân tích cấu tạo đầu đực (WT-20PN)

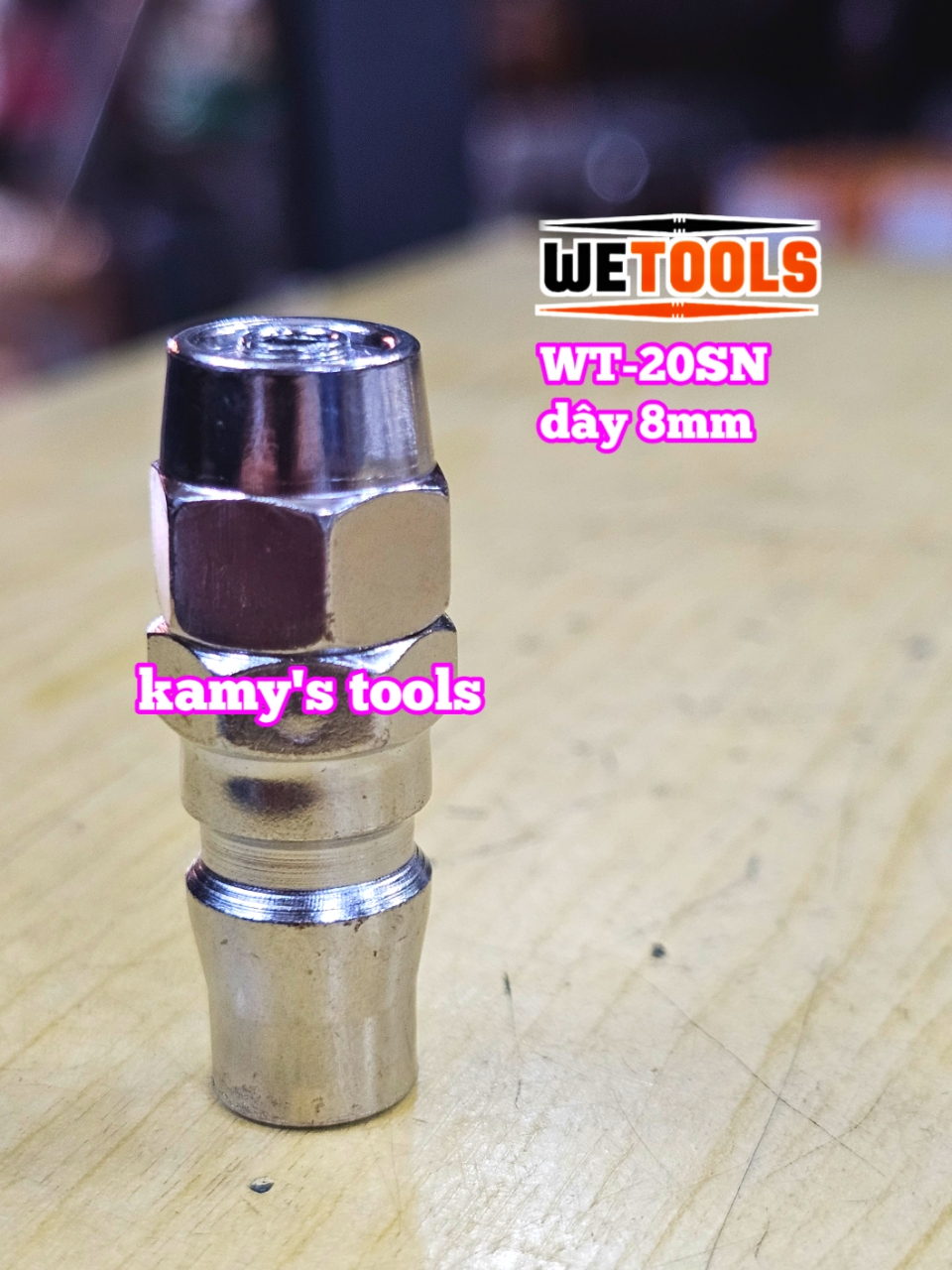

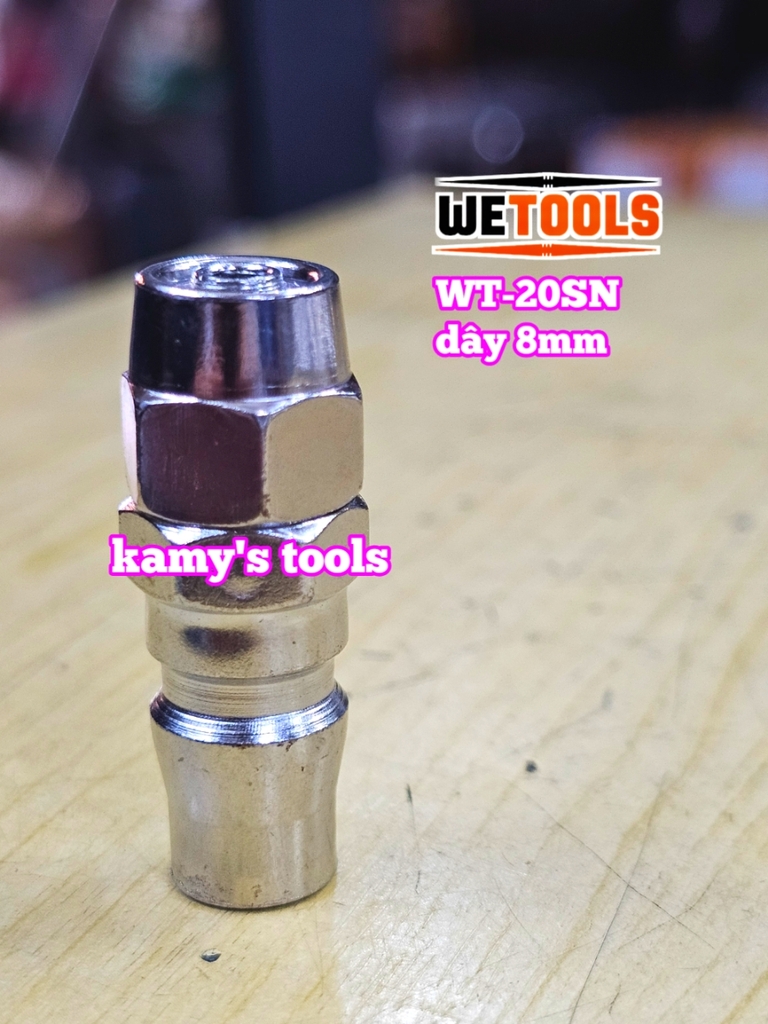

• Thiết kế chuẩn ngàm khấc thông dụng. Phần mũi cắm được gia công vát thuôn nhẵn mịn, giúp việc đẩy khớp vào đầu cái nhẹ nhàng, giảm ma sát làm xước hoặc rách gioăng chữ O (O-ring) bên trong đầu cái.

4. Cơ cấu siết dây hơi (Đặc trưng của dòng SP/PP/SN/PN)

Thay vì dùng đuôi chuột trơn phải kẹp thêm cổ dê bên ngoài, mã 20SN và 20PN sử dụng cơ cấu đai ốc siết an toàn và thẩm mỹ hơn rất nhiều.

Dây hơi 8mm sẽ được luồn qua nắp chụp lục giác, cắm thẳng vào lồng đuôi chuột, sau đó dùng nắp chụp vặn siết chặt lại. Cơ cấu này ép chặt dây hơi vào ngàm kim loại, chống hiện tượng nổ hoặc bung dây khi áp lực khí nén tăng đột ngột.
